以下是:广东瓦斯继电器校验仪,三相交直流指示仪表检定装置满足多种行业需求的图文介绍

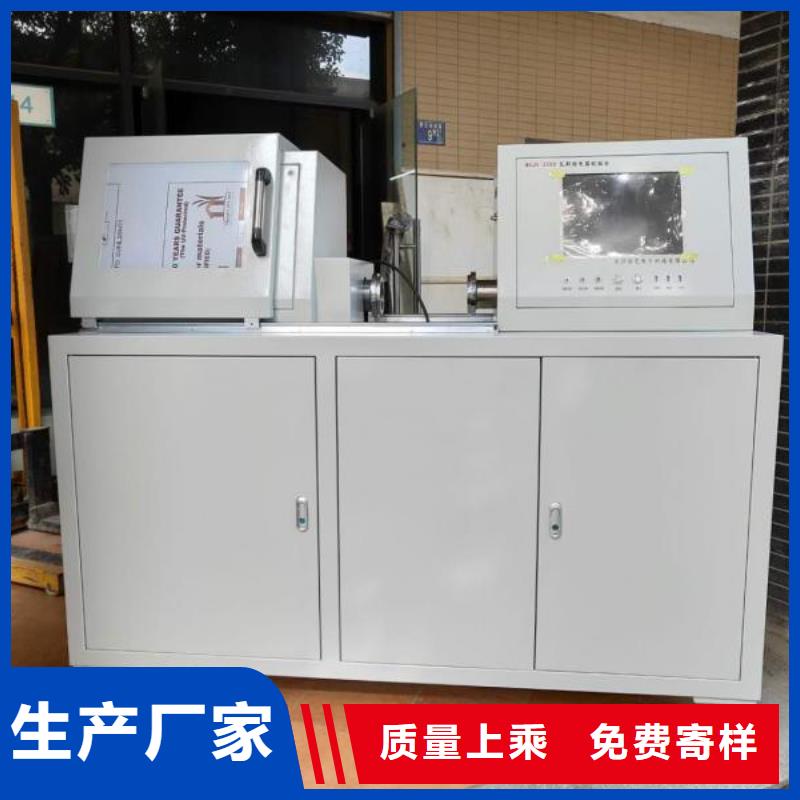

广东瓦斯继电器校验仪采用单通道管路校验技术，但同时配有适配于不同型号的口径转接器，校验时可选取相应口径的转接器，具有测试速度快、精度高、数据准确、重复性好等特点；3）可对瓦斯（气体）继电器流速值、容积值及密封性能的自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；4）采用计算机控制，鼠标键盘操作，彩色液晶显示器显示，界面直观、操作方便，自动化程度高：5）使用于国产QJ系列（25、50、80）、进口（如EMB系列、MR系列、COMEM等）瓦斯（气体）继电器的校验。6）使用液压压紧技术，操控性更好。三、技术指标工作环境温度：-10℃~＋60℃工作电源：AC220V 50HZ供电方式：单相电源供电额定功率：3.7KW流速检测范围：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s气体容积检测范围：0~1000ml密封性能校验：试验压力：0.1~0.25MPA（可任选）试验时间：1~80min（可任选）校验精度：1.0级（流量计精度0.5级）显示方式：15寸彩色液晶显示器操作方式：计算机控制，鼠标，键盘操作打印方式：USB打印机全中文报表打印外形尺寸：1650×850×1780mm（长×宽×高）净 重：350KG四、工作原理图二油路图4.1密闭测试4.1.1 进行密闭测试时2、14气动球阀关闭9、11电磁阀关闭，4电磁阀打开，空压机通过5气管给管道加压，达到规定压力时，3压力计反馈信号给控制系统，控制系统给信号于4电磁阀关闭5气管。在此压力下测试瓦继电器密闭性。4.1.2 密闭测试完成，系统控制管路泄压，油回流至回油槽。4.2容积测试4.2.1 容积测试，2、14气动球阀关闭，4、10、11电磁阀关闭，9电磁阀打开，12气管给瓦斯继电器加气把油压至8容积筒，7压力计采集体积将信号送至系统，同时系统采集瓦斯继电器轻瓦斯触发信号，如果轻瓦斯触发时容积在标定值范围以内结果即为有效，否则无效。4.2.2 测试完成，10电磁阀打开容积筒内的油回流至回油槽。
广东瓦斯继电器校验仪 将压力释放阀信号线接至校验装置信号接线柱。测试项目1.开启、关闭压力试验，测试过程如下：1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa,建议标称值设为70KPa,步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa,标称值设为75KPa,步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。5.数据保存：测试完毕，点击“数据保存”，测试结果，在开机界面可以查询。6.数据打印：测试完毕，点击“数据打印”，打印测试结果。设备注意事项：1.新的，未使用的压力释放阀测试是一定要仔细检查，压力释放阀顶部的凸起物是否被绑定，如果被绑定一定要拆开，凸起物是否灵活。2.如压力释放阀损坏，测试压力值超过其额定开启压力值，而压力释放阀不动作，打气泵还在不停打气，压力值在不断升高，有两个地方可以查看，一个是液晶屏上的压力值，一个是压力释放阀旁的指针压力表。这时需要人工干预，一种方法是：将两根信号线短接，让打气泵停止打气，中断测试。另一种方法，直接按停止键，停止测试。检查压力释放阀。3.测试完毕，拆卸压力释放阀时，一定要按“释压”键，把气放完，留心机内当前压力为零时，才能拆卸压力释放阀。六、注意事项请用户严格按照本说明书操作，严禁违规或野蛮操作。1.产品贮存中应注意防潮、防火。2.本说明书中图示及说明可能与实物有细微差别，请以实物为准。3.非本公司维修人员或授权维修人员不得擅自维修！4.未经本公司许可擅自拆机维修，保修自动失效！
广东瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。
天正华意电气设备(广东省分公司)是一家专业性 三相交直流功率源公司，本公司坐落于广东,主要加工，制作，销售各种 三相交直流功率源，是一家实力型的生产经营性企业。目前公司拥有员工130余人，技术力量雄厚，设备，价格合理。集设计、制作、运输、安装、售后跟踪于一体的 服务体系将免除您的后顾之忧。，我们会给您热情的服务，您会发现，您选择的不仅是 三相交直流功率源产品，还是一个有实力，讲究诚信的合作伙伴！
